LG型立式单吸多级泵

一、产品概述

LG系立式、单吸、多级分段式便拆式离心泵，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准。

二、产品特点

1、结构新颖，运行可靠：取消了平衡鼓（盘），其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

2、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用。

3、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点。

4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

三、结构说明

LG型泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根据扬程的需要选择水泵的级数。

LG型泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套，而设有水封环，装在填料腔的底部）。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。

泵轴为优质合金结构钢制成，中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件，轴的下端装有轴套甲与滑动轴套相配合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型联轴器联接。

密封装置采用软填料密封和机械密封。在采用软 填料密封时，与之相摩擦的轴套丙为优质碳素钢制成，并经淬火处理，以增加面磨性。

叶轮为铸铁制成，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担。（25LG、32LG和40LG则由水封环组成平衡管路承担），其余小部分残余轴向力由轴上端的两个角接触球轴承来承受，由平衡鼓和平衡鼓套组成的平衡装置，磨损后可以更换。

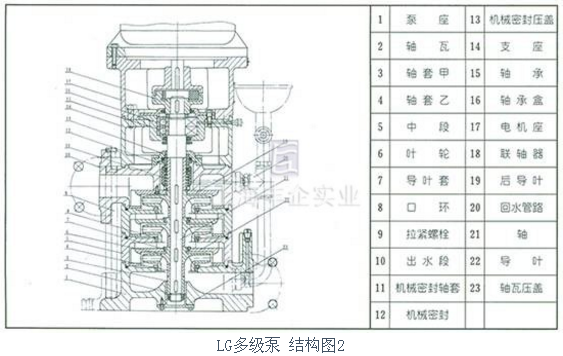

LG立式单吸多级泵结构图：

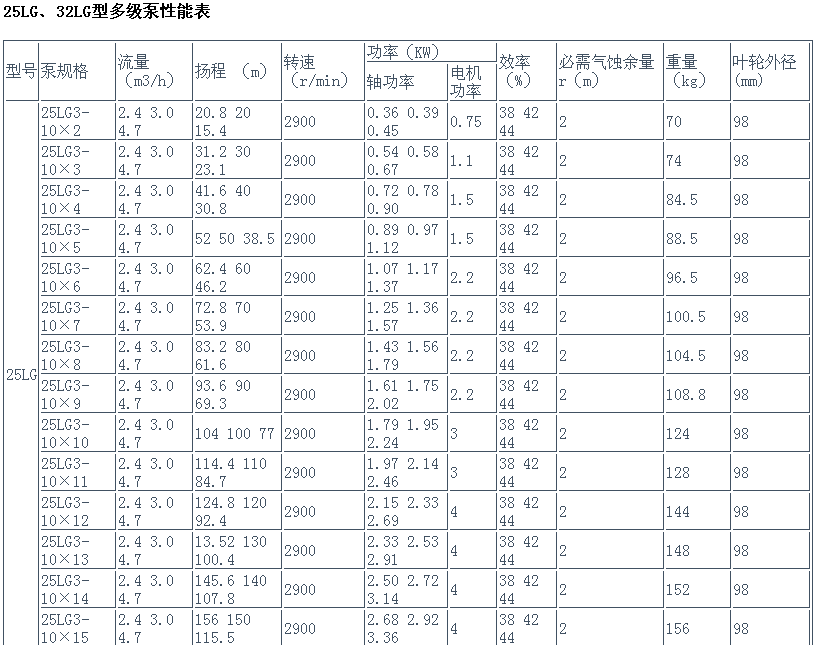

25LG、35LG立式单吸多级泵性能表：

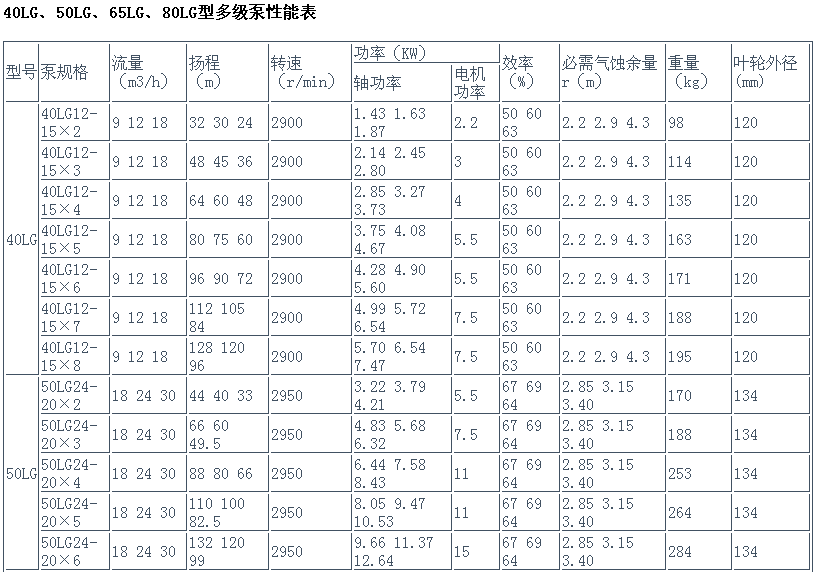

40LG、50LG、65LG、80LG立式多级泵性能表：

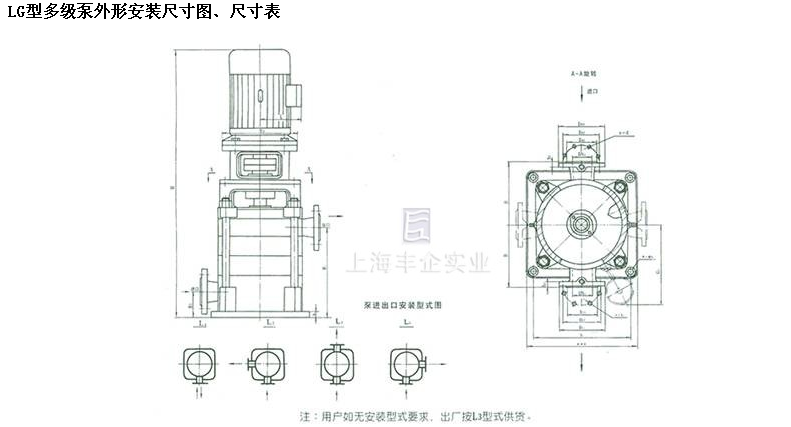

LG立式单吸多级泵安装尺寸图：
