ZJ型渣浆泵

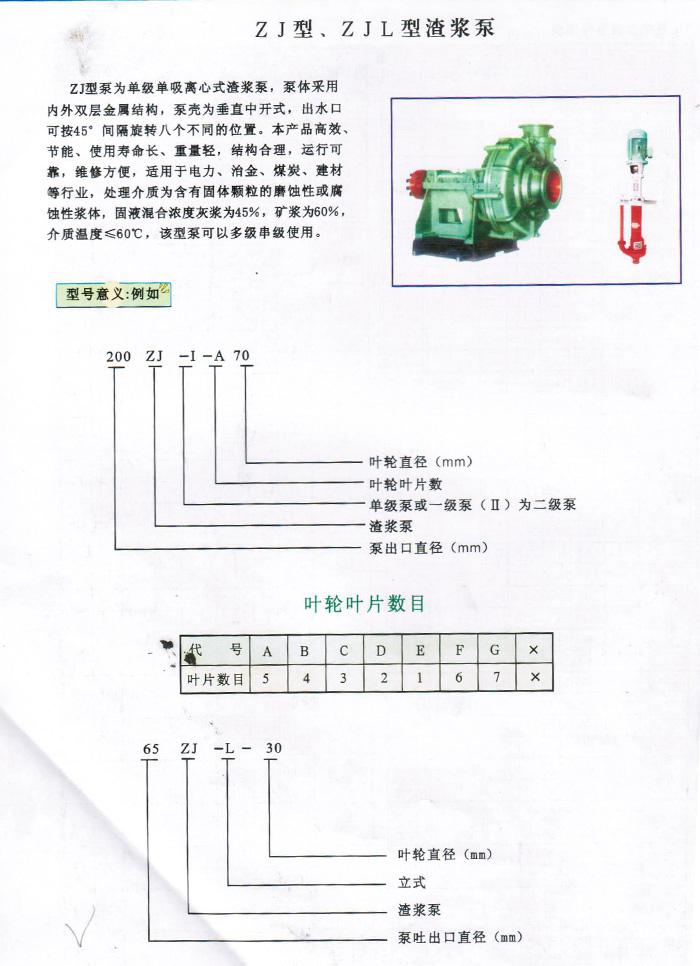

一、ZJ型渣浆泵简介：

ZJ型泵为单级单吸离心式渣浆泵，泵体采用内外双金属结构，泵壳为垂直中开式出水口可按45°间隔旋转八个不同的位置。ZJ型渣浆泵产品高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便，适用于电力、冶金、煤炭、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，该型泵可以多级串级使用。

泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。

轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。

轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。

传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。

整体性能：泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。过流部件有多种金属可供选用，并且增加深度。 采用多种速度和多种变型方式，使得泵在最佳工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。

二、ZJ型渣浆泵产品特点：

本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式（EZJ系列）和立式（EZJL系列）。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。

该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。

泵体采用双泵壳结构，方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁，内泵壳采用高铬抗磨白口铸铁或铸钢。

三、ZJ型渣浆泵适用范围：

ZJ系列渣浆泵主要适用于电力、冶金、煤炭、建材、化工等工业行业，主要是用来输送含有固体颗粒的磨蚀性浆体，如选矿厂处理精矿和尾矿、电厂除灰渣、选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理浆宓淖畲笾亓颗ǘ任?夯医?5%，矿浆60%;根据用户需要可串联进行运行。

密封形式：EZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。

（1）副叶轮动力密封：副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，填料或唇口密封作为停车密封。在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵，可以采用这种密封形式。它可以在没有轴封水的情况下运行，不稀释矿浆、密封效果好等特点。但将增加功率消耗（一般需增加轴功率的5%左右）。填料密封是常见的一种轴封形式，适用于各种工况条件，可匹配聚四氟乙烯填料、石墨填料等特殊材质，可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。

（2）机械密封：采用国际领先的密封技术，密封效果好。集装式结构使安装与更换更方便，不同的结构形式适应不同的工况条件。磨擦副材料采用高硬度陶瓷及合金材料，机械密封和密封箱设计与配合符合介质流动状态，因而具有较高的抗磨性和抗震性，在各种恶劣的工况下均能保证客户满意。

四、ZJ系列渣浆泵的维护保养及拆装：

 为使ZJ系列渣浆泵安全可靠运行，充分发挥设备效能，日常维护保养与采用正确的维修、拆装方法十分重要。为此，根据ZJ系列渣浆泵的特点，提出如下维护保养及维修的要求的要求，供职工参考。

维护保养：

  ZJ系列渣浆泵整机在出厂前已调整好，用户在进货后6个月内，未经使用的泵不必进行拆检。仅检查转动是否灵活，锈蚀情况及加油情况即可，使用前需增加填料。

1、保持设备清洁、干燥、无油污、不泄漏。

2、每日检点托架内油位是否合适，正确的油位是在油位线位置附近，不得超过±2mm。

3、经常检点泵运行是否声音异常，振动及泄漏情况，发现问题及时处理。

4、严禁泵在抽口状态下运行，因泵在抽空状态下运行不但振动剧烈，而且还会影响泵的寿命，一定要特别注意。

5、泵内严禁进入金属物体和超过泵允许通过的大块固体，且严禁进入胶皮、棉丝、塑料布之类的柔性物质，以免破坏过流部件及堵塞叶轮流道，使泵不能正常工作。

6、经常检查轴封水个冷却水的压力及流量是否合适，可采用检查轴封水管阀门开启度或检测填料箱温度的方法，温度高时说明供水量不足。对于采用润滑脂润滑填料的泵，每天应定期加油一至二次，确保填料处于良好的润滑状态。

7、定期检测轴承水泄漏量，当泄漏量加大时，应调整填料压盖的螺栓，需要换填料时要及时进行。

8、建议采用碳素纤维浸聚四氟乙烯或牛油煮棉线填料，工作压力不大于0.5MPa时，可采用石棉填料。填料的填压方法，应严格按下述要求填充：

 （1）填料长度按轴套圆周展开长确定，各环填压时要将切口交错120°。

 （2）填压好后，一定要进行通水试运转，运转时要详细调整压盖螺栓，达到渗漏成点且不成线状态为最佳。填料填压十分重要，它不仅关系到密封状态好坏，而且还会影响泵的性能，应引起足够注意。

9、为保证泵的高效运行，必须定期（使用一个时期后，在运行条件不变的情况下，电流缓慢下降时）调整叶轮与前护板间隙，使其保持0.75-1.00mm之间。

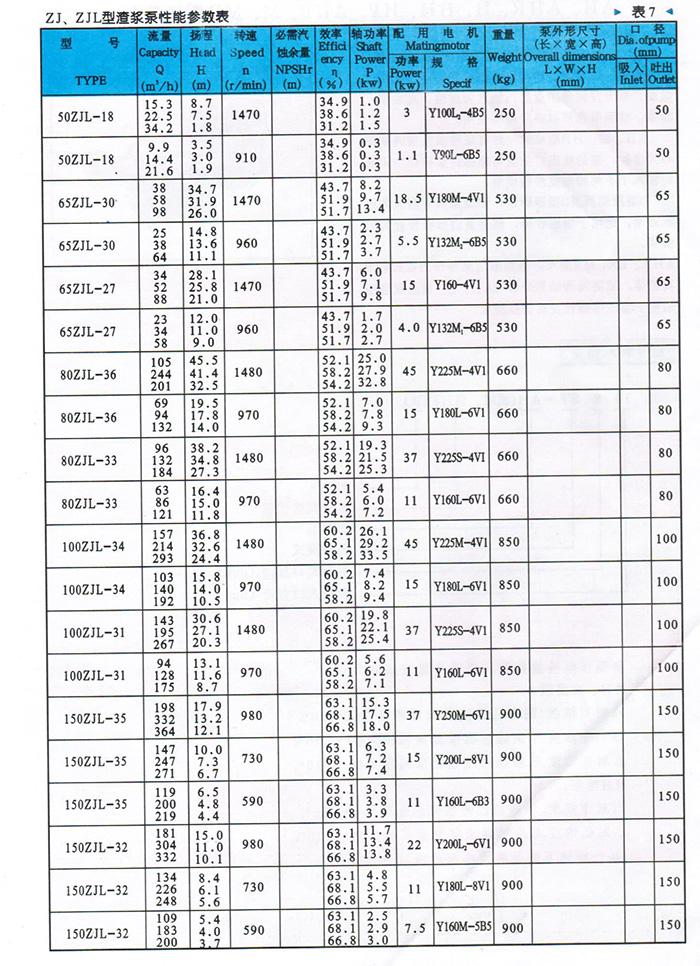

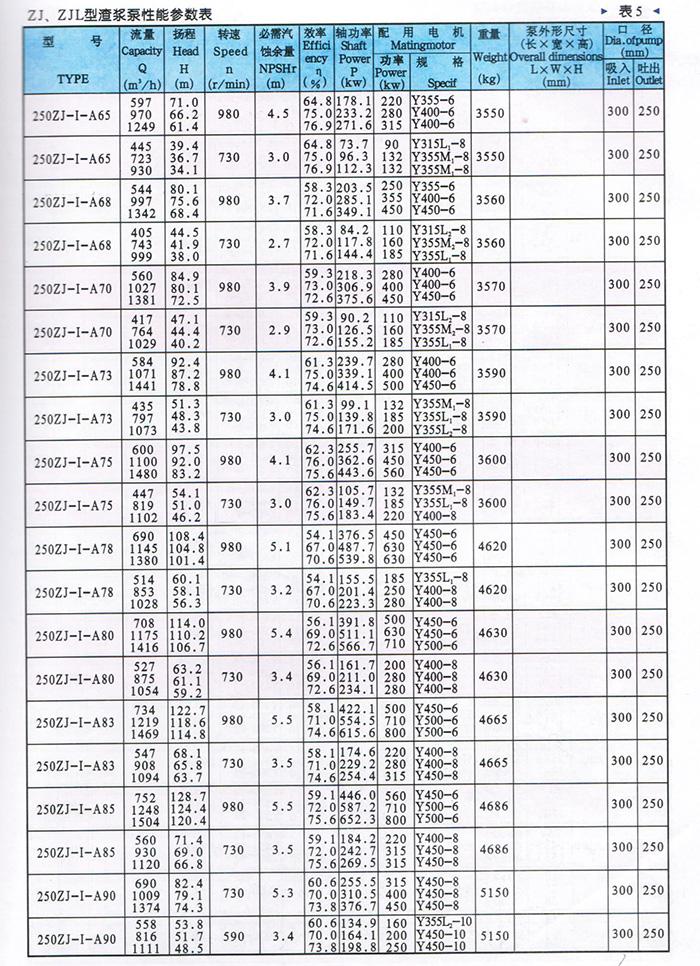

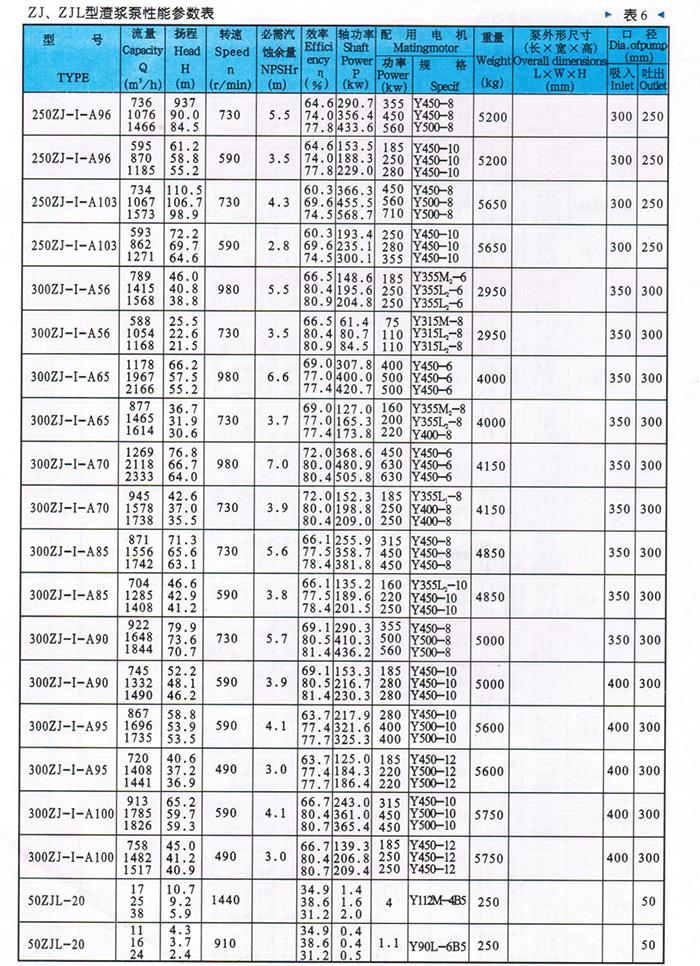

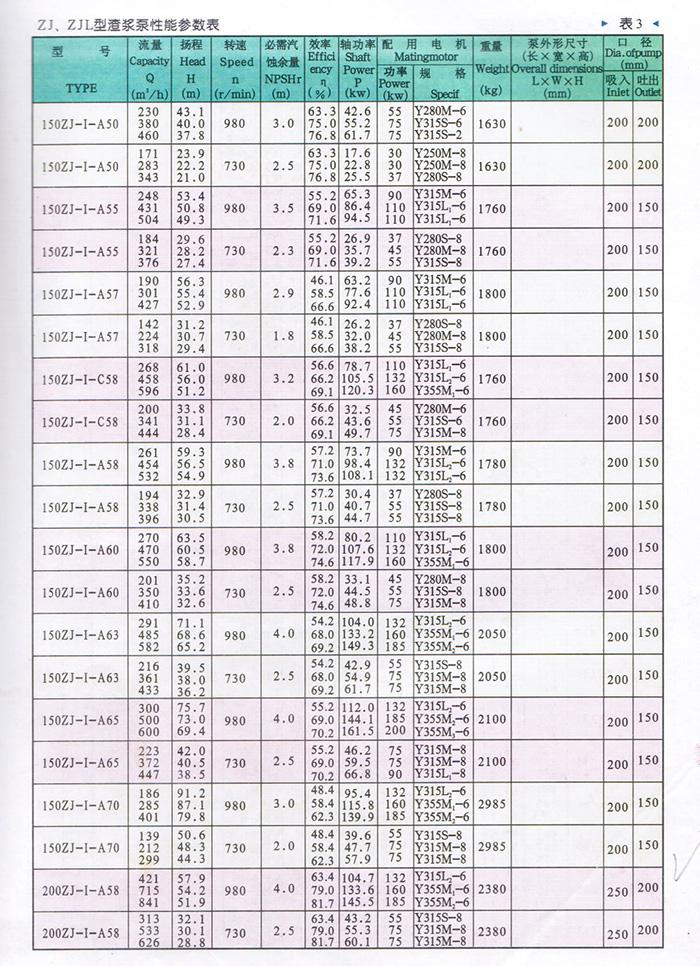

参数表：
