IS型单级单吸清水离心泵

一、IS型单级单吸离心泵简介

IS清水泵即IS单级单吸离心泵。IS型系列泵为单级单吸离心泵，供输送80℃以下的清水及物理化学性质类似于水的其它液体之用，泵的性能参数，技术要数，试验方法，安装尺寸都等采用了有关的标准。

二、IS型单级单吸离心泵特点：

IS型离心泵(IS泵)系单级单吸（轴向吸入）离心泵，适用于工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用，输送介质温度不高于80℃。

1、IS型单级单吸离心泵根据标准中所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS型单级单吸离心泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

3、泵的壳体（即泵体和泵盖）构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

6、为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

7、泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

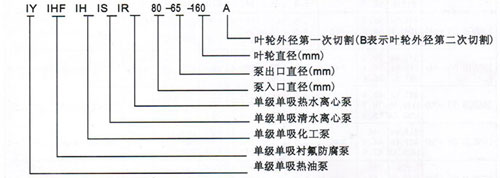

三、IS型单级单吸离心泵型号意义

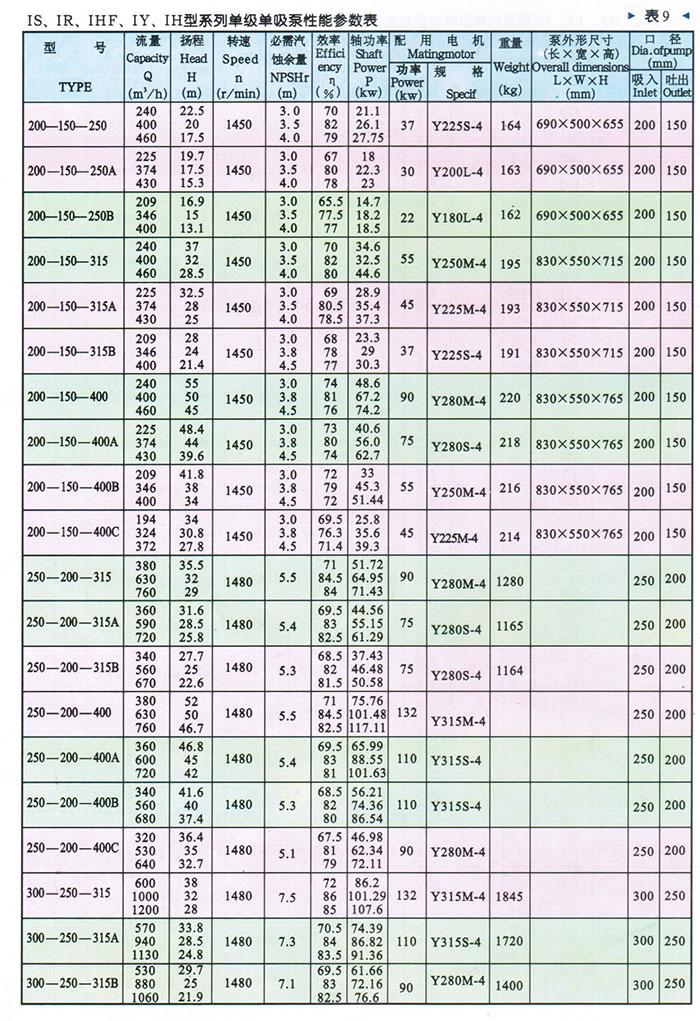

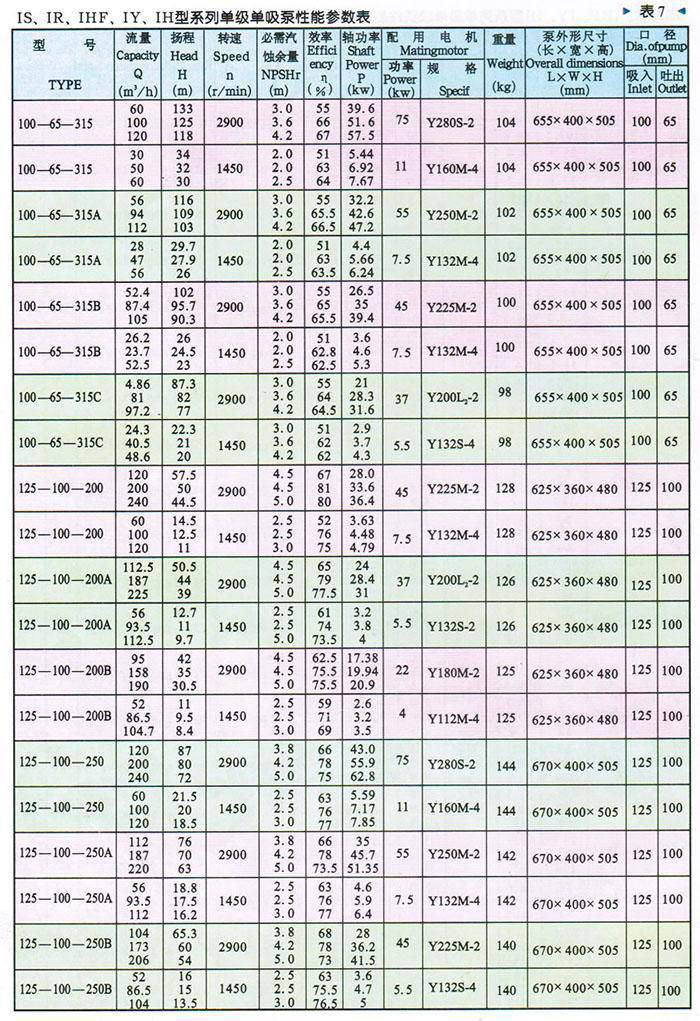

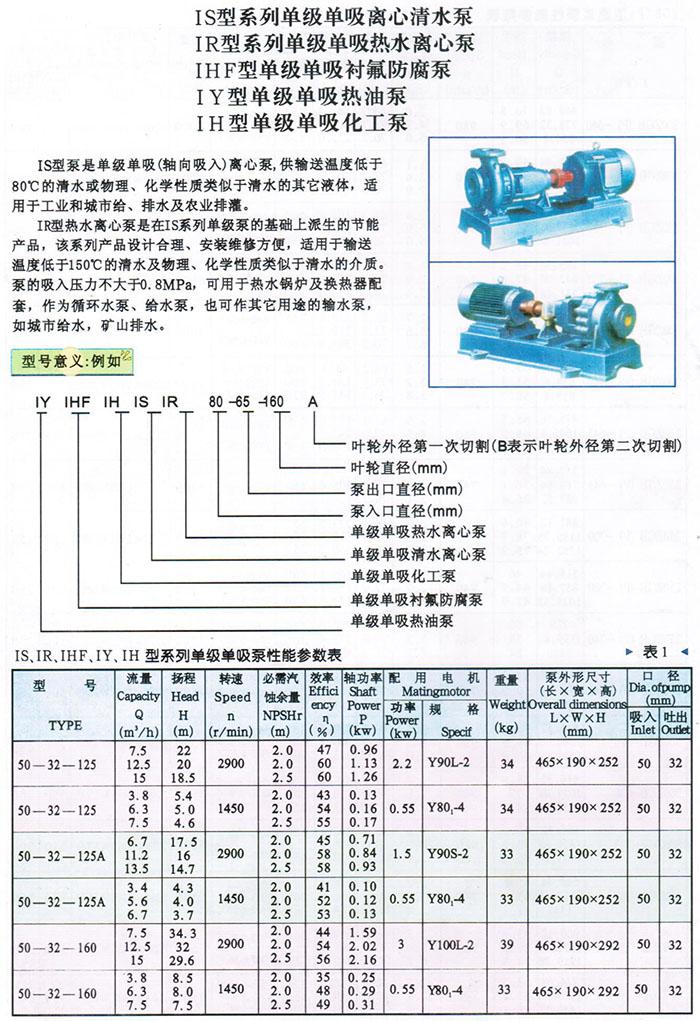

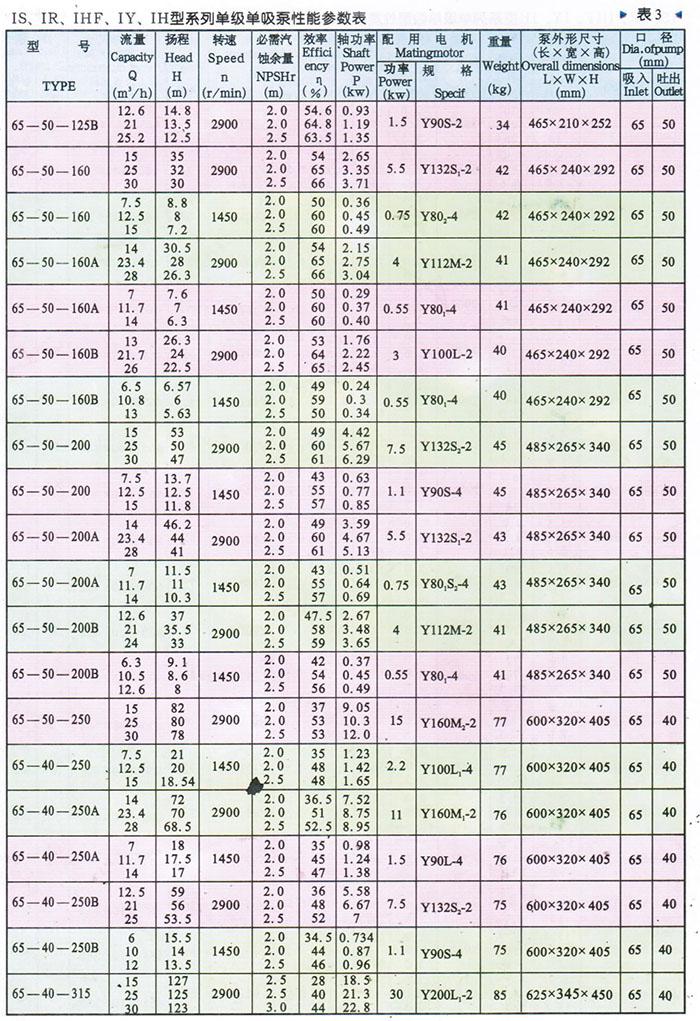

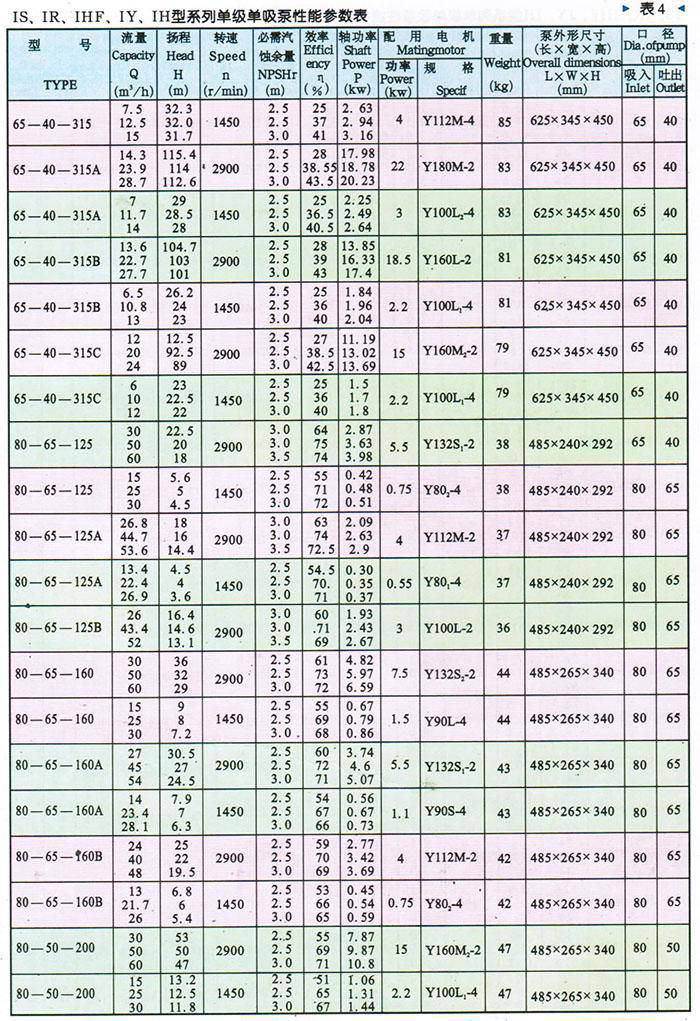

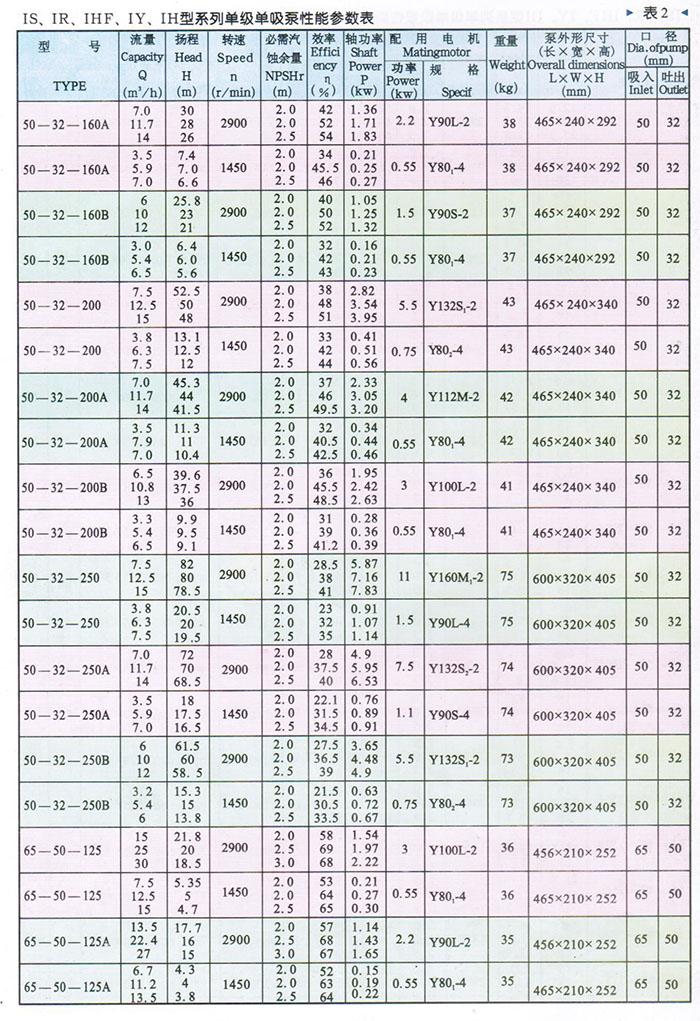

四、IS型单级单吸离心泵型号参数表（部分）
